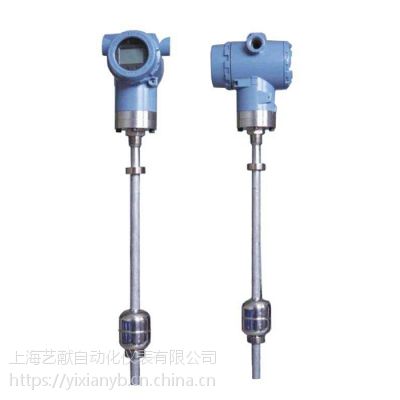

磁致伸缩液位计采用低功耗的单片机和高精度的数字转换组件、数字式温度传感器直接测量和计算，测量结果以数字形式输出，并可远距离传送具有优良的抗干扰性能 模块化设计结构精巧，实现安装现场不清罐维护，降低维修成本 标准的螺纹或法兰连接，现场安装简便快捷。

原理：　　

磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组***磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以***地确定浮子所在的位置，即液面的位置。

结构组成：

1、采用标准化设计，结构***简单，仅由三部分组成：

2、360度内磁浮子；

3、传感器 （压磁传感器和传感管）；

4、塑封全智能化电子装置，可智能化编程，带有液晶显示，可显示总体液位，界面液位，以及温度 输出的电信号，实际液位值，温度值, 带有偏移量的实际液位值等, 该装置极易方便用户订备件并减少备件量。

功能特点：

1、极高精度：满量程的0.01%；

2、标定***简单，无需实标，仅仅只需按按钮或者使用HART协议；

3、对于重新标定或忘记标定值，无需重新校验；

4、采用双室结构，电子部件和接线端子是独立的；

5、对于下列的参数变化不会产生漂移和误差：介电常数变化，气相组份变化，温度变化，压力变化；

6、测量范围23M；7、可同时测量总体液位和/或界面液位，以及温度输出；

8、界面测量最小比重差：0.03g/cm3；

9、压力范围：207Bar，标准是66Bar；

10、温度范围是-196℃到 427℃；

11、内部装有RFI/EMI 过滤器；

12、可现场替换差压式，电容式，超声波式，雷达式，外浮筒式，核子式，钢带或钢带伺服式等液位变送器。

主要技术参数：

1、 数字信号输出液位传感器；

2、 油位、水位、一至五点温度数据输出；

3、 测量范围：0.2～6m ；

4、 重复精度：优于0.001%FS；

5、 非 线 性： 0.05%FS；

6、 分 辨 率： 150μm ；

7、 输出模式：Rs-485；

8、 供电电源：15～30VDC；

9、 防爆等级：ExdⅡBT5  ExiaⅡAT5  ExiaⅡBT5；

10、温度系数：测杆：－40℃～120℃ ；电子仓：－20℃～75℃；

11、工作压力：浮球：3.2MPa；12、测杆材料：0Cr18Ni9、1Cr18Ni9Ti。

应用领域：

1、各种石油、液化气储罐的液位、界面及温度实时测量与监控；

2、加油站库区管理计量与监控；

3、生化与制药行业各类储罐过程控制与监控；

4、食品与饮料加工各类储罐及过程控制的液位、界面及温度的测量计量与监控；

5、水处理及环保工业过程中的液位、界面及温度测量与监控。

选型表：

注：1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸；　　

2、需要提供其它连接螺纹是请在订货钱咨询。
